JB64W ジムニー デイライト 機能内蔵 ハイパワーLED フォグランプ Eマーク取得 光軸調整機能付き 検) スズキ フォグ DRL
※必ずPCまたはスマートフォンにて商品説明をご確認下さい
LEDハイパワーフォグランプ
CREE製 高輝度LED採用 デイライト機能付き
| | ■適合車種
・汎用[寸法]直径約90mm、奥行約105mm(光軸調整機構部まで)
-SUZUKI-
JB64W ジムニー(XL/XCグレード)
JB74W ジムニー シエラ(JC/JLグレード)
※ブラケットを一部削る加工が必要
フロントマルチリフレクターハロゲンフォグランプ装着車用
■商品仕様
●CREE社製高輝度LEDを使用したLEDフォグランプ
信頼のCREE社製10W×2発仕様のLEDを使用し、
明るさとロングライフを実現した製品です。

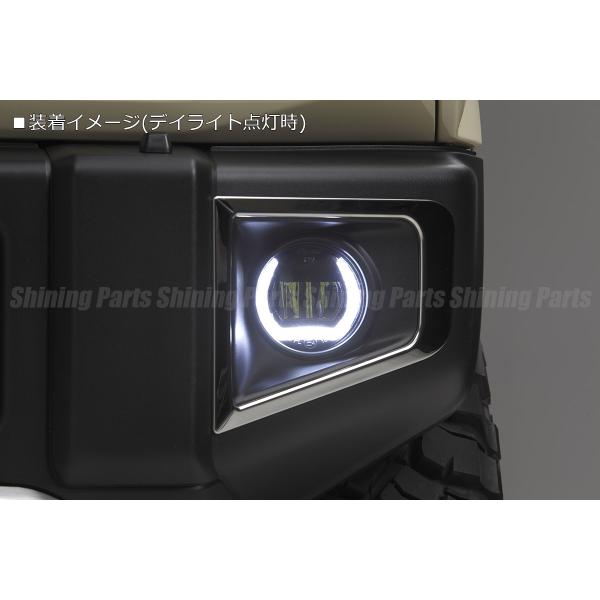

●デイライト機能内蔵
信頼のCREE社製9.5W×2発仕様のLEDを使用。
U字型のデイライトを内蔵し昼間のドライブをサポート。
配線次第で夜間スモール連動での消灯機能や、
フォグランプのみでも使用可能な切換え機能搭載。
●汎用性の高いユニバーサル設計
付属品でH8/H11/HB3/HB4への変換カプラーを付属しております。
H16装着車両の場合付属のカプラーを加工し装着してください。
●Eマーク取得
世界基準のECE規格に従って作られた製品となっております。
●光軸調整機構付き
本体裏側のネジを回すことで上下の調整が可能となっております。
ベゼル本体もねじ止めの為、調整幅が広い仕様となっております。
■接続方法
[LED駆動用ユニット側]
・赤線+(デイライト点灯/フォグ点灯用)：ACC電源等へ
・黒線-：ボディーアースへ
・黄線+(デイライト消灯機能使用時のみ結線)：スモール等へ※1
・赤+/黒-線：フォグランプへ※2
[フォグランプ灯体側]
4極カプラー：LED駆動用ユニットへ
※1：スモール連動で消灯させる場合
フォグランプ点灯時に消灯させる場合はフォグランプの+線へ
デイライトの消灯機能を使用しない場合は結線不要です。
※2：フォグランプの配線接続のみでは点灯しません。
必ずLED駆動用ユニットの赤線と黒線を接続しご使用下さい。
付属品のカプラーを使用しない(該当するカプラーが無い場合)場合は、
結線を行いご使用ください。
■商品内容
・ランプ本体左右
・LED駆動用ユニット
・ハーネス
・カプラー(H8/H11/HB3/HB4)
・エレクトロタップ
|
| | | LED点灯不良6ヶ月保証付き
発送日より6ヶ月（LEDの点灯不良のみ対応）
※水漏れ・曇りは保証対象外となりますので防水の強化をお勧めします。
※装着前に必ず検品・点灯確認をお願いします。
取り付けは必ず知識のある整備工場・プロショップにて行ってください。
初期不良(商品発送後7日間)は送料を弊社が負担します。
それ以降は送料お客様負担となりますのでご注意ください。
※保障証の代わりとしまして、受け取り時の伝票を使用致します。
伝票は大切に保管していただきますよう宜しくお願い致します。
※下記の場合は保証対象外となります。
・受け取り伝票等購入日時の分かるものの提示がない場合。
・上記の記入内容を改ざんされた場合。
・誤った使用・取付、お客様の過失による破損・故障・水漏れ。
・商品の分解や改造による破損・故障・水漏れ。
・自然災害等による破損・故障・水漏れ。
・適合車種以外への使用による破損・故障・水漏れ。
・保証内容に記載のない保証対象外の消耗品・付属品。
|
| |
