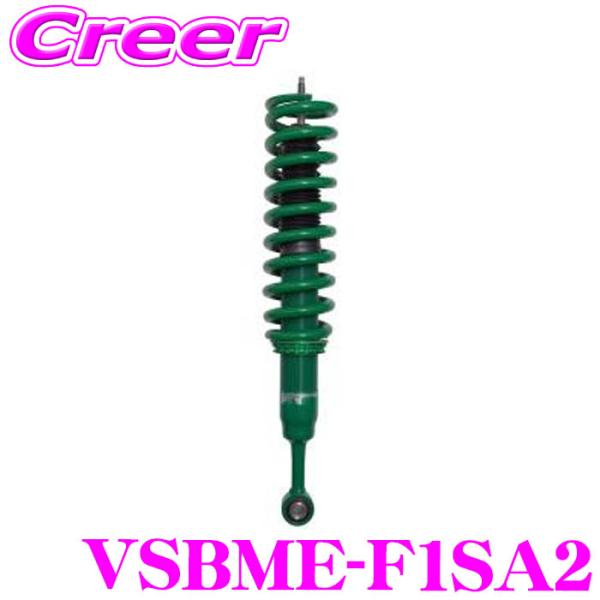

TEIN 4x4 DAMPER SPORT リフトアップ VSBME-F1SA2 ランドクルーザー TRJ250W 用 ランクル 250 ランクル250

【3年6万キロ保証】

■特徴
・4x4 DAMPER SPORTはクロスカントリー 4WD用、40mm(約1.5インチ)リフトアップヘビービューティーダンパーです。
・シンプルな構造で扱いやすいのが特徴のロアスプリングシートを上下に移動することで車高調整が可能です。基準車高は純正から40mmアップ(約1.5inch)とすることで、ロードクリアランスを確保して市街地走行からオフロード走行まで様々な走行ステージに対応できる車高設定としました。
・非分解式という新たな生産方式による「シールド構造」を採用し、高品質とコスト低減を両立しました。
・複筒式によりストロークが確保しやすく反発力が少ないため、快適な乗り心地を確保することができます。

■検索ワード
減衰力16段階車高調整式ダンパーキット 複筒式 3年6万キロ保証 テイン

タグ1：【SBT00283】

※画像はイメージです。実際の形状や色合い、部品構成等は異なりますので予めご了承下さい。

リフトアップ
ロアスプリングシートを上下に移動することで車高調整が可能。シンプルな構造で扱いやすいのが特徴です。
基準車高は純正から40mmアップ(約1.5inch)とすることで、ロードクリアランスを確保して市街地走行からオフロード走行まで様々な走行ステージに対応できる車高設定としました。


シールド構造
新たな生産方式による「シールド構造」を採用し、高品質とコスト低減を両立しました。

シールド構造とは
シェルパイプの上部を絞ったのち、オイル、ガスを封入し、かしめて密封します。 自動組立機の各種センサによるフィードバックにより、従来の分解式と比べて、はるかに高速で安定した生産を実現。その結果、大幅なコスト低減だけでなく、これまで以上の高品質を安定して維持し、より信頼性を高める事に成功しました。

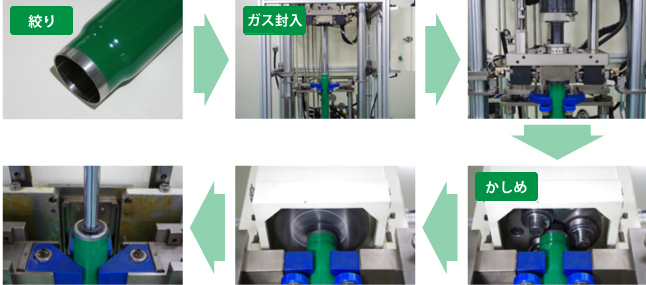

「4x4 DAMPER SPORT」生産工程の一部
※オーバーホールおよび仕様変更はできません

複筒式
ストロークが確保しやすく反発力が少ないため、快適な乗り心地を確保することができます。

ストリートではいろいろな路面状況が存在するため、十分なストロークとスムーズに動くショックアブソーバが必要です。
スムーズにストロークすることで、荒れた路面では凹凸をしっかりと捉えることができ、低速ではしなやかに、高速では安定感のある走りができます。

ハイドロ・バンプ・ストッパー（H.B.S）搭載
フル乗車＆積載での快適性と耐久性やオフロードでの走破性がアップ

ハイドロ・バンプ・ストッパー(H.B.S.) の効果
一般的なショックアブソーバは、底付きによる破損を防ぐため、バンプラバーが欠かせませんが、バンプラバーに当たるときの衝撃は大きく、またバンプラバーが圧縮された際に蓄えられたエネルギーは反発力となって放出されるため、挙動を乱す要因になってしまいます。また、フルストロークを繰り返すとダンパーにダメージが蓄積されていきます。
対して、ハイドロ・バンプ・ストッパー（H.B.S.）を搭載する4x4 DAMPER SPORTは、フルストローク時の衝撃をショックアブソーバ内部で熱エネルギーに変換し吸収することで、車の挙動を乱す衝撃を遙かに小さくします。
さらに、ショックアブソーバへのダメージも少なくなるため、耐久性の向上に繋がります。


ギャップ(段差)を通過する際の突き上げに加えて、車が下から跳ね上げられる症状が発生し、挙動が収まるまでに時間がかかります。

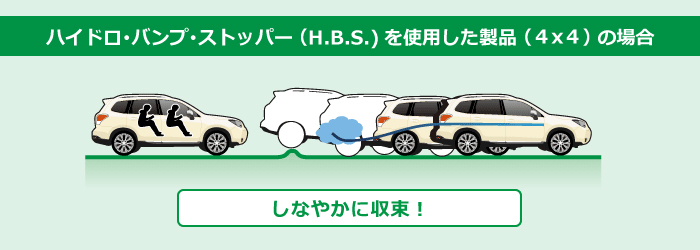

衝撃をしなやかに受け止めた上で、跳ねあげられることもなく、短時間で挙動が落ち着きます。

ハイドロ・バンプ・ストッパー(H.B.S.) のメカニズム

ハイドロ・バンプ・ストッパー（H.B.S.）未作動時は、左図のように作動バルブ（緑色で示した部品）が浮いており、ベースバルブを通るオイルの流れを妨げず、通常のショックアブソーバと同様、ベースバルブのポートと積層シムの抵抗で減衰力を発生します。
しかし、決まった位置を超えてストロークすると、右図のように作動バルブが押し下げられてH.B.S.が作動。ポートを狭めてオイルを流れにくくすることで、フルバンプ付近でのみ高い減衰力を生み出します。
また、シリンダーの内圧が一定以上に上がった場合に減衰力の急上昇を抑えるリリーフバルブも装備。
さらに、H.B.S.は構成部品の組合せ方によって自在に作動ポイントや減衰力を変更できるため、車種別に最適なセッティングを施すことが可能です。

減衰力調整式
16段の伸/縮同時減衰力調整機構を搭載しています。調整ダイヤルを回して、ショックアブソーバの特性を変えることで、乗り味やハンドリングをより、自分好みに調整することができます。
